1.儀器的用途：

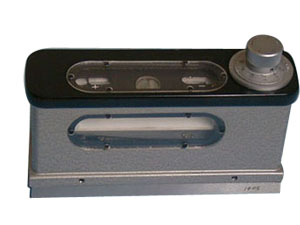

合象水平儀，應用于測量平面和元柱面對水平方向的傾斜度，以及機床與光學機械儀器的導軌或機座等平面度、直線度和設備按裝位置的正確度。

2.技術數據：

（1）刻度分劃值-----0.01毫米/米

（2）_測量范圍-----0-10毫米/米

（3）示值誤差

   ±1毫米/米范圍內-----±0.01毫米/米

   全部測量范圍內-----±0.02毫米/米

（4）工作面平面性偏差-----0.003毫米

（5）水準器格值-----0.1毫米/米

（6）工作面（長*寬）-----165*48毫米

（7）儀器凈重-----2公斤

3.儀器的結構：

 合象水平儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V型工作面的底座等主要部件組成。

4.工作原理：

合象水平儀是利用棱鏡將水準器中的氣汽象符合放大，來提高讀數的_度，利用杠桿、微動螺桿這一套傳動機構來提高讀數的靈敏度。所以被測量件傾斜0.01毫米/米時，_可_的在合象儀中讀出。（在合象水平儀中水準器主要是起指零的作用。）

5.使用方法：

 將合象水平儀按置在被檢驗件的工作表面上，由于被檢驗面的傾斜而引起兩氣泡象的不重合，則轉動度盤，一直到兩氣泡象重合為止，此時即可得出讀數。被檢驗件的實際傾斜度，可通過下式進行計算：

 實際傾斜度=刻度值×支點距離×刻度盤讀數

例如：刻度盤讀數為5格，對此種合象水平儀而言，刻度值和支點距離都為定值，即刻度值為0.001mm/m支點距離為165mm

則：實際傾斜度=0.001/1000 ×165mm ×5=0.00825mm

6.使用須知：

（1）合象水平儀使用前，用汽油把油污洗凈，再用脫脂紗布揩擦干凈。

（2）溫度變化對水準器的位置影響很大，使用時_和熱隔離，以免產生其它誤差。

（3）測量時旋轉度盤_待兩氣泡_符合后，按度盤正負方向的分度值進行讀數。

（4）如發現合相水平儀的零位不正時，可進行調正。即將合象水平儀放在按置平穩的平臺上，轉動刻度盤使兩氣泡重合得_個讀數α，然后將儀器高速轉180度，放回原位。重新轉動刻度盤使兩氣泡象重合，得_個讀數β，則1/2（α+β）即為該儀器的零位誤差。此格，使零位偏差值與指針線對齊，然后將螺釘固緊，即可。

（5）合象水平儀在正確使用的條件下，本廠_自發貨日起六個月期限負責修理_由于制造的原因而產生的缺陷，但提出該項要求的產品外觀_完整，妥善保管。
