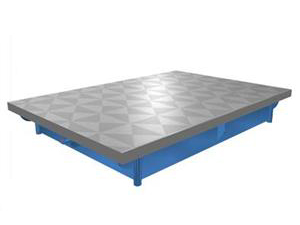

鑄鐵檢驗平板

鑄鐵檢驗平板，檢驗平板，鑄鐵平板，鑄鐵平臺

產地：河北省>滄州

供應商：滄州市三豐標準量具有限公司

電話：0317-3522080
手機：13832708800

鑄鐵檢驗平板詳細內容介紹information

鑄鐵檢驗平板：是為生產車間或計量部門做精密測量用的基準平面；同劃線平板相比，劃線平板是為生產中做劃線用的基準平面。雖然這兩種平板都是基準平面，但是它們的加工方法、平面精度、功能作用是不同的。專用于涂色法的檢驗平板工作面需刮研；其他用途的檢驗一板工作面需刮、磨或研；劃線平板工作面劍光即可。由此可見，檢驗平板的平面精度高于劃線平板。
檢驗平板工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra_允許值為5μm。
鑄鐵檢驗平板平面度檢驗標準：檢驗平板表面質量檢驗：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少於25點，2級不少於20點，3級不少於12點。
標準鑄鐵檢驗平板的平面度公差參考表：

規格（長X寬）mm	精度等級					高度mm
	0		1	2	3
	平面度公差（μm）
100×100	4.6	9.0		18		50
100×200	4.9	9.8		19.6		50
200×200	5	10		20.5		50
200×300	5.5	11		22		50
300×300	5.5	11		22		80
300×400	6	12		24		85
400×400	6.5	12.5		25		85
400×500	6.5	13		26	66	90
500×500	6.8	14		28	68	95
400×600	7	14		27.5	70	95
500×600	7	14.2		28.5	71	120
500×800	8	15.5		31	78	140
600×800	8	16		32	80	160
600×900	8.3	16.5		33	83	160
1000×750	9	18		36	90	180
1000×1000	10	20		40	97	180
1000×1200	10	20.5		41	103	180
1000×1500	11	22		45	112	190
1000×2000		26		52	130	200
1500×2000		28		56	140	230
1500×3000		35		70	174	260
2000×3000		37		74	184	260
2000×4000		44		88	219	280
2500×6000		60		120	300	300
3000×6000		62		124	308	350
