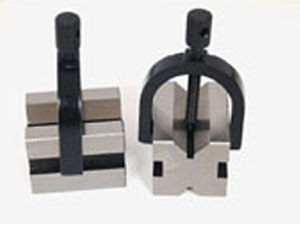

V型架,V型鐵,V型塊

V型架又名鑄鐵V型架，鑄鐵V型塊，V型鐵，主要用來放置軸類、套筒類，圓盤類等圓形工件，以便找出中心線和劃出中心線，還可用于機械加工中的裝夾。鑄鐵V型架一般成對供應，一副兩塊，兩塊的平面與V型槽都是在一次安裝中磨出的，這樣__了各個平面的同一性，使得每次測量更加準確。
V型架按機械行業標準JB/T8047-95制造，材質選用高質量灰鐵HT200。其按材質分為球鐵V型架和灰鐵V型架，一般球鐵V型架的使用場合相對于灰鐵材質的來說比較少，大多數用于研磨V型架等；灰鐵V型架的使用_比較廣泛了，而且灰鐵V型架成本較低、生產周期短，工藝簡單、經久耐用，是制造商和用戶的_。

規格		工作面平面度			V型槽對底面平行度			V型槽對側面平行度			V型槽對兩側面對稱度			V型槽對端面的垂直度
		精度等級
		0級	1級	2級	0級	1級	2級	0級	1級	2級	0級	1級	2級	0級	1級	2級
I型	35×35×30	1	2	3	2.5	5	10	2.5	5	10	5	10	20	5	5	10
	60×60×50	1	2	3	2.5	5	10	2.5	5	10	5	10	20	5	5	10
	105×105×100	1.5	3	5	4	8	15	4	8	15	8	16	30	8	8	15
	150×150×100	1.5	3	5	4	8	15	4	8	15	8	16	30	8	8	15
II型	100×100×65					10	20		10	20		20	40
	150×150×80					15	25		15	25		30	50
	200×200×90					15	25		15	25		30	50
	300×300×120					20	30		20	30		40	60
